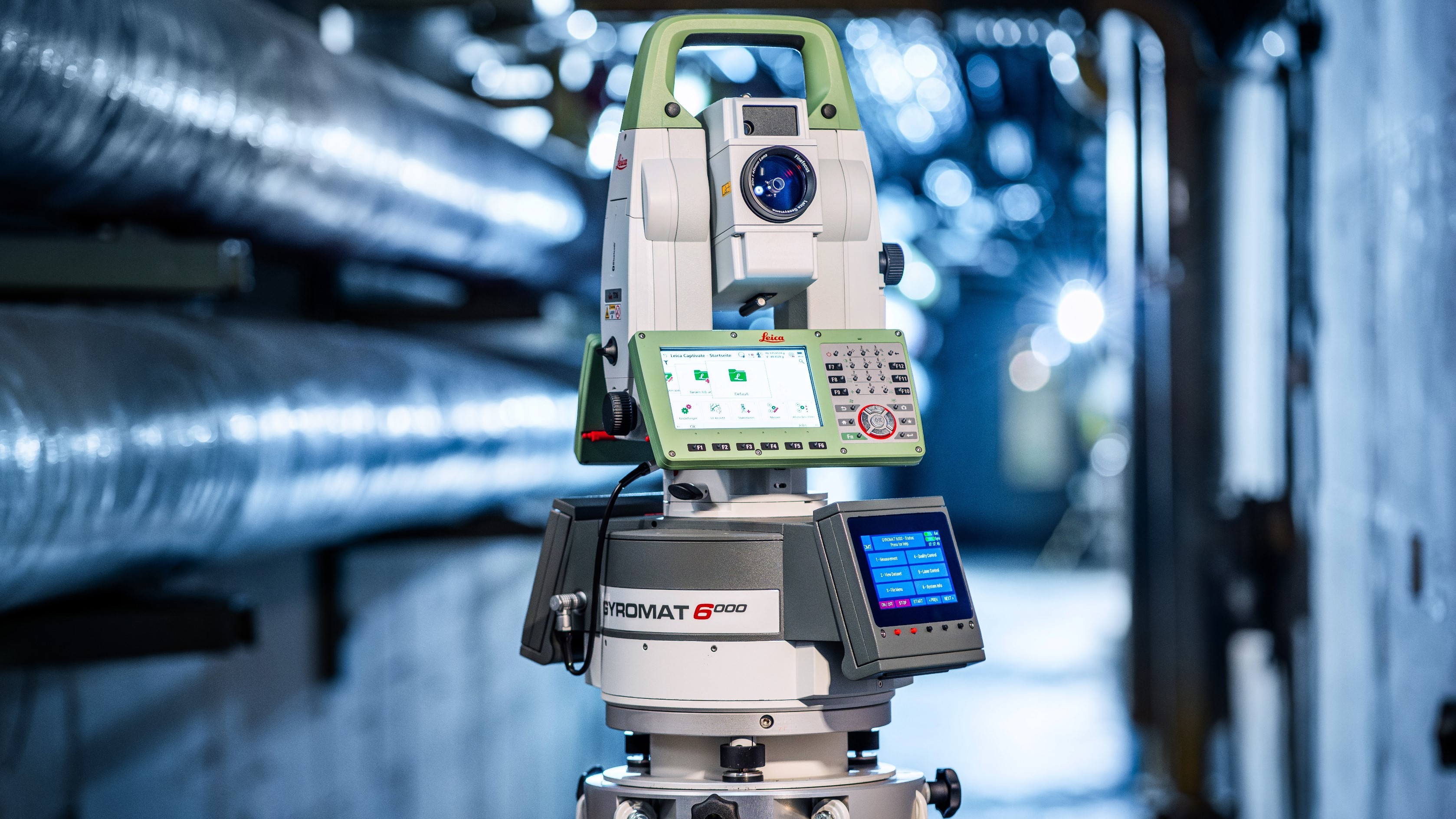

【GYROMAT 6000の利点】

GYROMAT 6000は、世界最高精度を誇る測量用ジャイロの次世代モデルです。
前身機であるGYROMAT 5000が持つ、以下のような独自の機能をすべて継承しています。

-立坑内における基準点設置時の方向設定時の求心誤差を真北測量により解消できます。
-大気屈折による方向誤差を解消できます。
-開放トラバースによる誤差伝播を解消できます。
-比類なき精度による観測方位角の平行方向を保持します。

【GYROMAT 5000と比較した、GYROMAT 6000の拡張されたメリット】

-トータルステーションの着脱が可能に
ジャイロ本体からトータルステーションを分離できるようになったことで、従来機では設置が困難だった狭小地や特殊な環境下での運用が可能になりました。

-レーザーコリメーション機能の統合
統合されたレーザー視準機能により、現場でシステムの安定性を直接確認できるようになり、測定結果の信頼性が向上しました。

-大型グラフィックディスプレイの採用
ディスプレイの大型化により、高度なシステム情報や測定データを詳細に表示できるようになりました。

【Advantages - GYROMAT 6000】

GYROMAT 6000 is the next generation development of the world’s most accurate surveying gyroscope.

It offers all unique features of its precursor, GYROMAT 5000, such as;
-avoidance of plumbing errors during directional transmissions in vertical shafts
-elimination of directional errors caused by refraction
-elimination of error propagation in open polygon lines
-parallel line shifting with unrivalled accuracy

【Extended benefits of the GYROMAT 6000 compared to the GYROMAT 5000.】

-The ability to separate the total station from the gyroscope means that the GYROMAT 6000 can operate in areas that are inaccessible to the precursor.
-Integrated laser collimation allows the user to check the stability of the system in the field, increasing the reliability of the measurement results.
-Enlarged graphical display shows advanced system and measurement information.

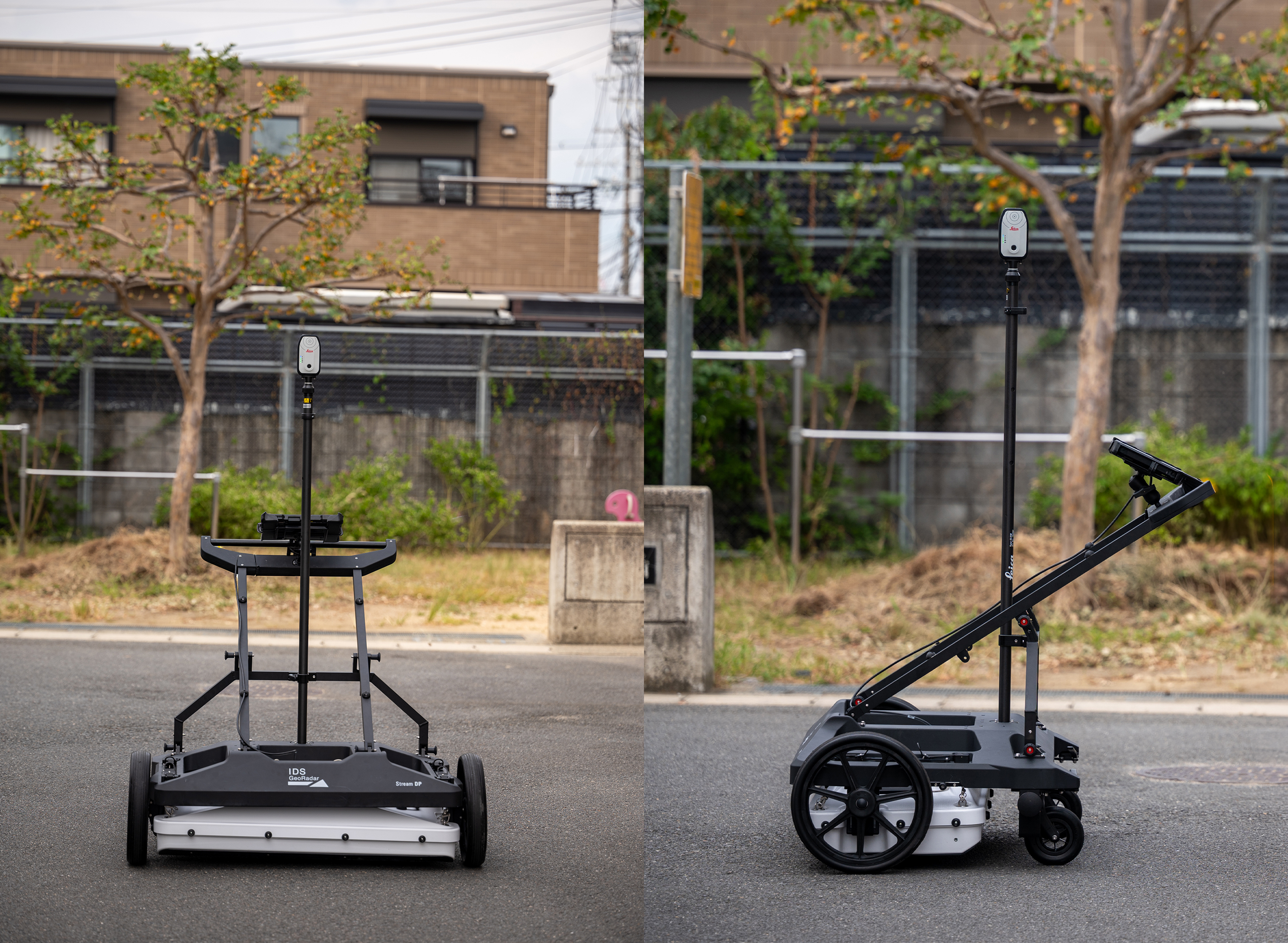

イタリアのIDS GeoRadar社が開発した地中レーダー（GPR）であり、特に「生産性」と「可視化の精度」において業界トップクラスの性能を誇ります。

1. 圧倒的な「探査スピード」と「広範囲カバー」
従来の地中レーダーは、一方向に動かしては戻る「線」の探査でしたが、Stream DPは「面」で捉えるのが特徴です。

二重偏波アレイアンテナ:：最大30チャンネルのアンテナを搭載しており、一度の走行で広範囲をスキャンできます。
高速走行に対応:：データ取得速度（最高速度時速約14km）で移動しながらデータを取得できるため、道路規制の時間を大幅に短縮できます。
高密度サンプリング： 高速でありながら、数センチ間隔の緻密なデータ取得が可能です。

2. EsTテクノロジーによる「深い・鮮明」な画像
最新のEsT（Equalized scrambled Technology）テクノロジーにより、これまで難しかった深い深度の埋設物も鮮明に描き出します。

ダイナミックレンジの向上： 浅い場所の反射に邪魔されず、深い場所にある管路や空洞を特定しやすくなっています。
3Dデータの即時生成:：取得したデータを専用ソフトで処理することで、地下の状況をまるで「透視」したかのような3D画像で提示できます。

3. 現場を選ばない「機動力」と「操作性」
ハイスペックでありながら、現場での使い勝手が非常に考えられています。

軽量・コンパクトな設計： 以前の大型アレイシステムに比べ、車載だけでなく手押しでの操作が容易に。
さまざまな環境に対応:：舗装路だけでなく、不整地のある場所でも安定して動作します。
リアルタイム連携: GNSS（高精度GPS）と連動させることで、探査結果を地図上に即座にマッピング可能です。

This is a ground-penetrating radar (GPR) developed by IDS GeoRadar in Italy, boasting top-class performance in the industry, particularly in terms of “productivity” and “visualization accuracy.”

1. Overwhelming “survey speed” and “wide-area coverage”
Conventional GPR systems conduct “line-based” surveys, moving in one direction and then returning. In contrast, the Stream DP is characterized by capturing data over an “area.”

・Dual-polarized array antenna： Equipped with up to 30 antenna channels, enabling wide-area scanning in a single pass.
・Supports high-speed operation：Data can be collected while moving at speeds of up to approximately 14 km/h, significantly reducing road closure time.
・High-density sampling：Despite high-speed operation, it enables detailed data acquisition at intervals of just a few centimeters.

2. “Deep and clear” imaging with EsT technology
With the latest EsT (Equalized Scrambled Technology), even deeply buried objects—previously difficult to detect—can be visualized clearly.

・Improved dynamic range：Minimizes interference from shallow reflections, making it easier to identify deep pipelines and voids.
・Real-time 3D data generation：By processing the acquired data with dedicated software, underground conditions can be presented as 3D images, almost as if providing “x-ray vision.”

3. “Mobility” and “operability” for any field condition
Despite its high specifications, the system is designed with excellent usability in mind.

・Lightweight and compact design：Compared to previous large array systems, it can be easily operated not only as a vehicle-mounted system but also manually.
・Adaptable to various environments：Operates stably not only on paved roads but also on uneven terrain.
・Real-time integration：By linking with GNSS (high-precision GPS), survey results can be instantly mapped onto geographic data.

ドイツのエッセンに本拠を置くエンジニアリング・コンサルティングカンパニー「DMT GmbH ＆ Co. KG」。
ドイツのハノーバーに本部を置く世界最大級の独立技術検査・第三者認証機関であるTÜV NORD GROUP（テュフ・ノルド・グループ）傘下の独立した会社で、ジャイロ真北測量に欠かせないジャイロステーションのさきがけのメーカーとしても有名です。
今回は最新のGYROMAT6000を日本で初展示し、その魅力を伝えます。
最高精度の真北測定を実現しながらも、トータルステーション部とジャイロ部の脱着ができる操作性を兼ね備えた最高傑作です。

ドイツのエッセンに本拠を置くエンジニアリング・コンサルティングカンパニー「DMT GmbH ＆ Co. KG」。
ドイツのハノーバーに本部を置く世界最大級の独立技術検査・第三者認証機関であるTÜV NORD GROUP（テュフ・ノルド・グループ）傘下の独立した会社で、ジャイロ真北測量に欠かせないジャイロステーションのさきがけのメーカーとしても有名です。
今回は最新のGYROMAT6000を日本で初展示し、その魅力を伝えます。
最高精度の真北測定を実現しながらも、トータルステーション部とジャイロ部の脱着ができる操作性を兼ね備えた最高傑作です。
