測量機器 ドローン・点群処理 i-Construction
Myrtos Corporation

基本情報

屋内小間番号
01-47
所在地
〒101-0052 東京都千代田区神田小川町3-6-10 M・Oビル3F
電話番号
03-3295-2235
ホームページアドレス

出展製品・サービス

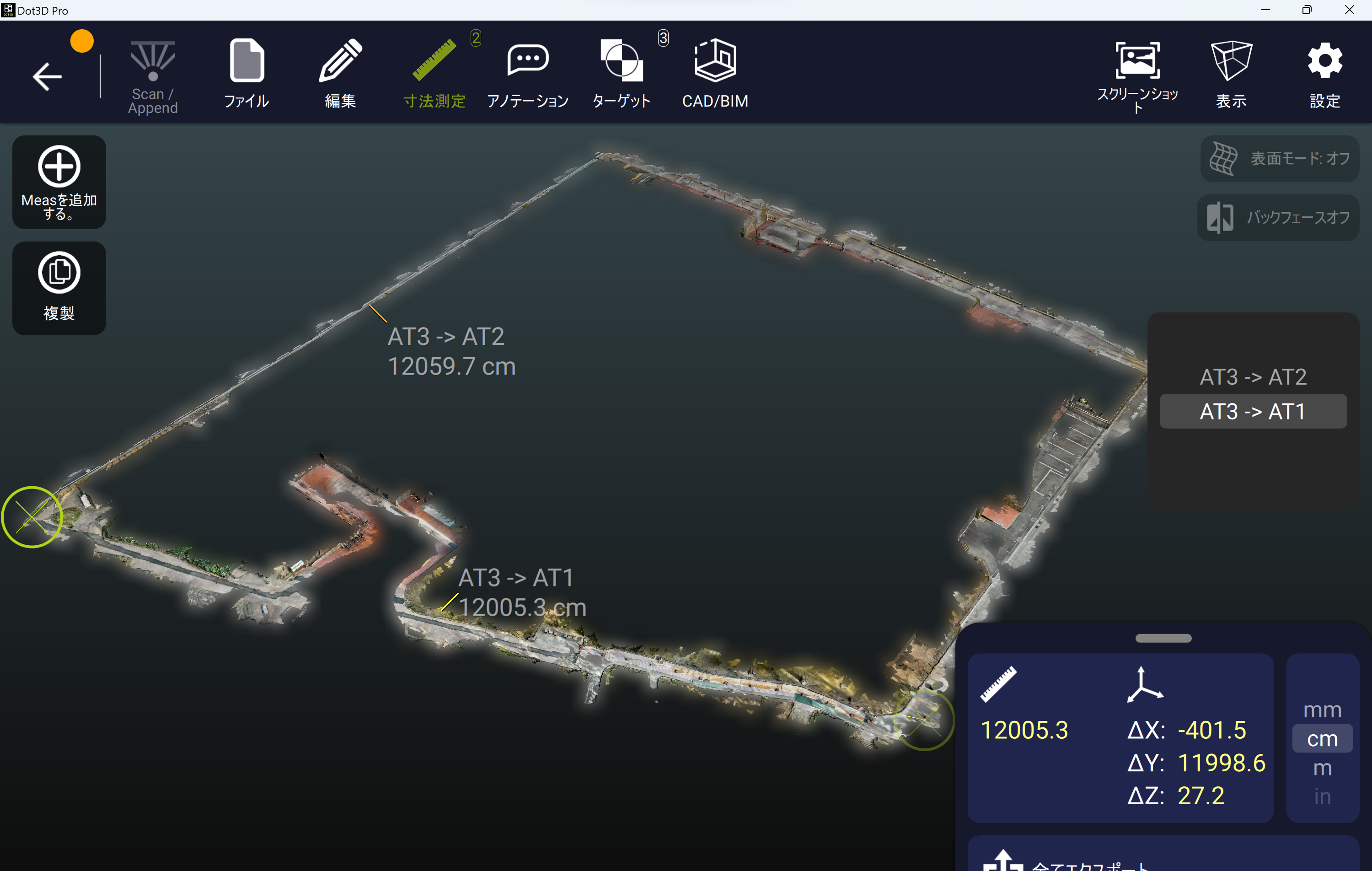

手軽にスキャン!即データ化! DPI/Dot3Dシリーズ

製品・サービス説明

DPI/Dot3Dシリーズは身近なタブレットやスマートフォンで簡単に3Dスキャンできるハンディスキャナです。
Dot3Dシリーズは、スキャンアプリで、iPhone Pro/Pro MaxやiPad ProのLiDARセンサーと合わせてハンディスキャナとして利用したり、Windows/Androidのタブレットやスマートフォンと外付けセンサーのDPI-XやIntel Realsense D455センサーと組み合わせる事でハンディスキャナとして利用する事が可能にするアプリです。
DPI-10シリーズは屋内向けセンサーとMicrosoft SurfaceGoタブレットがセットになった一体型製品となります。
DPI/Dot3Dシリーズでは簡単操作で3Dスキャンし、結果をその場で確認しスキャンエリアが不足している場合は上書き追加スキャンを行えるのでスキャンエリアを全て網羅する事ができます。
歩きながら移動しスキャンする事で広範囲をスキャンする事ができ、数百m単位でのスキャンを実現します。
更にスキャン中に背面の高精細カメラで写真撮影も同時に行う事ができ、スキャン後に詳細確認に利用したり、報告書用のJPEGファイルに出力もできます。
専用のターゲット(無償)はAR用QRコードで番号が割りついており、QRコードの形状に中心点を持っており、このターゲットを設置してスキャン時読み込むと自動的に認識し、スキャン後の形状のズレ等を補正し、閉鎖した点群データを実現したり、中心点に測量座標を入力して点群自体に座標を与えて出力や、ターゲットの2点間の距離を入力し、最適化する事も可能です。
その他寸法測定や3Dマークアップコメント記入、各種点群ファイルへの出力もでき、別な点群活用ソフトウェアとの連携も可能な製品です。

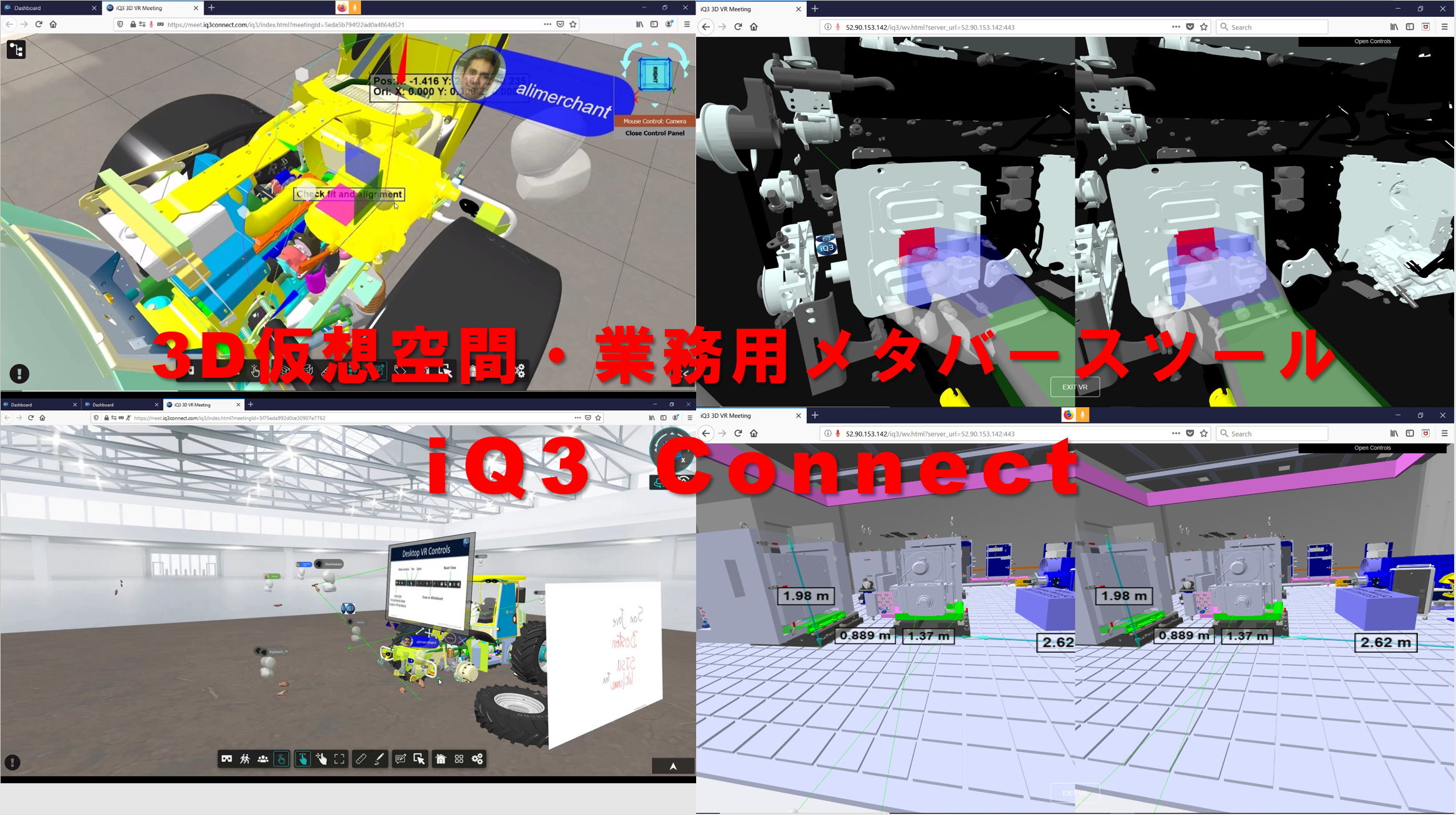

Webから仮想空間へ!3Dメタバースツール iQ3 Connect

製品・サービス説明

iQ3 Connect専用の設備や環境等利用することなく、Webブラウザを利用したクラウドサーバーベースの3D仮想空間デジタルメタバースツールです。
3D仮想空間上に点群データ、3Dモデルデータを混在・配置させ、利用ユーザーはアバターとして3D空間上を自由に動きながら検証やトレーニング等を行えます。
専用の機材や環境をお客様自ら構築する必要が無く、クラウドサーバー上に設定されたiQ3 Connectの環境にログインするだけですぐに3Dデジタルメタバース環境を構築する事ができ、大幅なコストダウンと効率よくデジタルメタバース空間を実現する事が可能です
管理者はWebブラウザからiQ3 Connectのログインし、デジタルメタバース空間に必要なデータを配置、打合せ日時の設定する事ができます。
打合せ参加者は招待されたアドレスにWebブラウザ上からログインすると即3Dデジタルメタバース空間にアクセスが可能になります。
参加者はVRゴーグルやAR端末等を用いる事で3Dデジタルメタバース空間により現実的に没入する事が可能です。
VRゴーグル、AR端末等を持たない参加者もログインし、マウスとキーボードを利用して3Dデジタルメタバース空間を自由に移動しながら3Dデータを確認する事が可能です。
3Dデジタルメタバース空間上で3Dモデルや点群データを表示させ自由に歩き回れ、空間上で寸法測定やコメント記入したり、各データの断面表示、3DCADモデルの各パーツ単位の分解や組み立てを行う事も可能です。
更に検討やトレーニングに必要な情報(動画、PDF、イメージ)等を配置したり、ホワイトボードを配置して記入も可能です。
バーチャルでのデザインレビューや動作検証、作業トレーニングなどに最適なツールです。

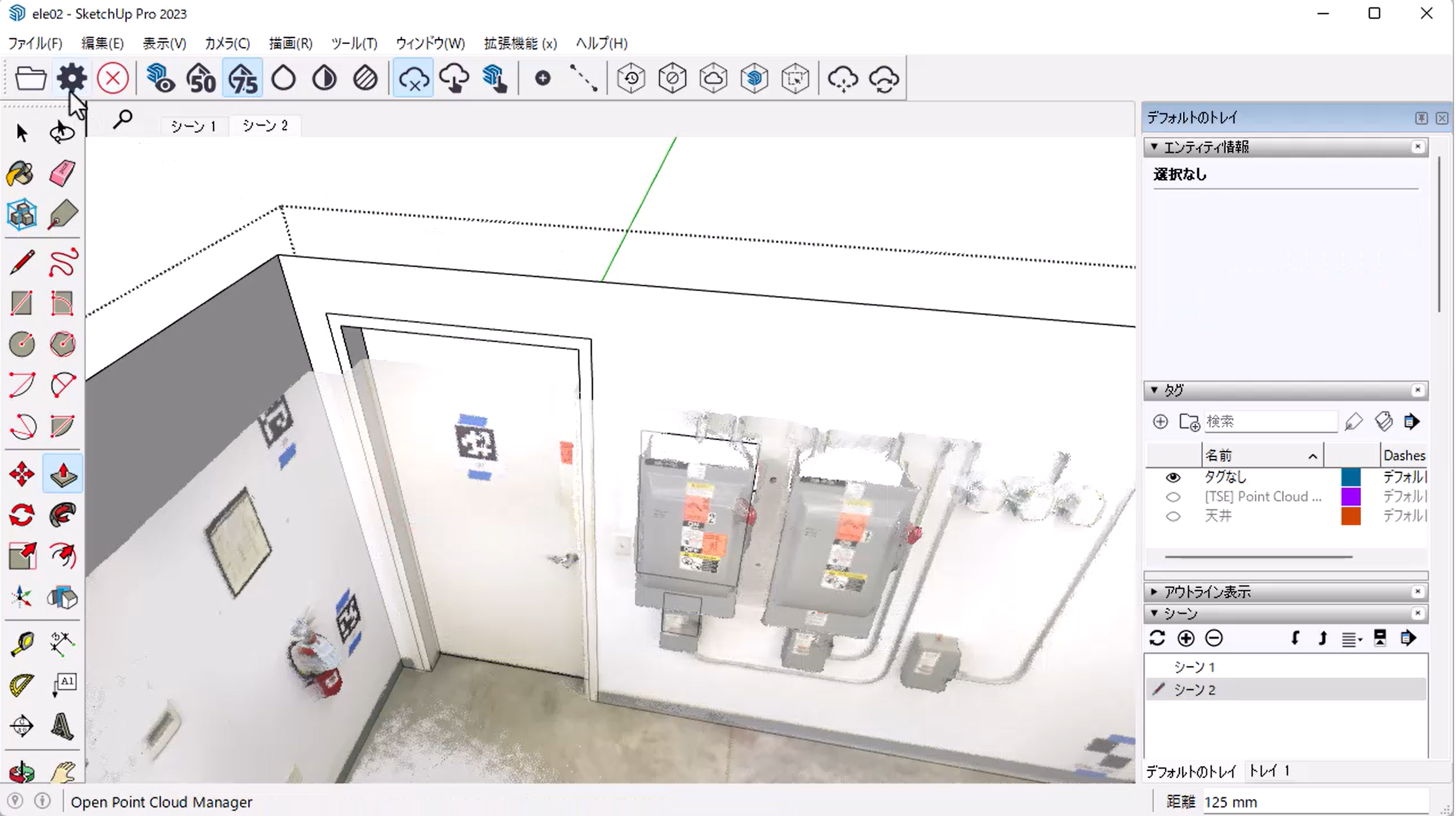

点群データから簡単3Dモデリング SketchUp Studio

製品・サービス説明

SketchUpは建築・土木設計の3D化を素早く実現する3Dモデリングツールです。
従来2D CAD等による平面図設計が主流の建築・土木業界では3Dモデリング(3D モデリング)の実現には操作性・コスト等多くのハードルがありました。
このハードルをクリアできるのがSketchUpシリーズです。
もちろん、DPI/Dot3Dシリーズで取得した点群データを用いた設計も可能です(SketchUp Studioサブスクリプションで対応可能)。
それ以外の3Dスキャン、ドローン、LIDARセンサー、モバイルマッピングから点群をインポートしSketchUp上に表示する事も可能です。
ファイル形式はE57、RWP、LAZ、TZF、LAS、PLYに対応しています。

3D建築モデルや土木構造モデルなどを直感的に3Dデータ化することができ、3Dモデリングが初めての方でも理想の3Dモデルデータ化を実現できます。
ライセンスはサブスクリプションライセンス(年間使用料金)での購入となり、導入コストを大幅に削減しながら3Dモデリングツールを入手できます。
安価で簡単操作で3DスキャンできるDPI/Dot3Dシリーズと同じく、安価で素早く3Dモデリングが可能なSketchUpシリーズは低予算で素早い業務運用をお客様に実現します。

SketchUpシリーズにはSketchUp Pro(モデリング中心の機能)とSketchUp Studio(3Dスキャンデータが利用可能な最上位版)の2シリーズを用意しております。DPI/Dot3Dシリーズでスキャンした3D点群データを流用した3Dモデリング設計をご検討の場合はSketchUp Studioを推奨します。


共同出展社:UEL Corporation

建築向メッシュ解析&編集POLYGONALmeister Geo&出来形マイスター

製品・サービス説明

近年、3Dプリンター、3Dスキャナ、CT装置、ドローンによる写真測量など入出力デバイスの進化により、3次元計測データを活用したお客様の業務改善活動が進みつつあります。
UELは、国立研究開発法人理化学研究所の融合的連携研究を通じて蓄積した、3次元計測機から出力されたポリゴンデータの編集処理技術を活用して、ソフトウェアパッケージ(POLYGONALmeister/出来形マイスター)の提供、APIの提供、受託開発など様々な形でお客様の業務改善活動を支援致しています。

■POLYGONALmeisterの主な機能
・LandXML入出力
・地形メッシュ化
・土量計算
・出来形ヒートマップ
・凹凸検査
・GPS軌跡作成・編集

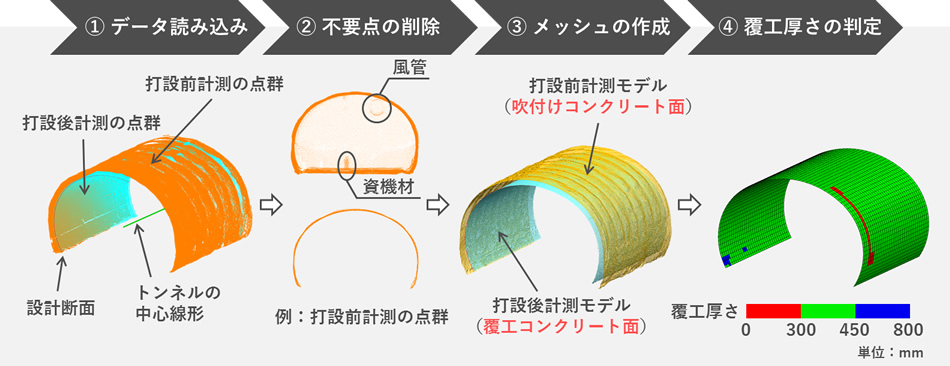

■出来形マイスター
・不要点群削除機能
・点群メッシュ化機能
・厚み検査機能
 - 打設前検査(当たり判定)
 - 打設後検査(覆工厚判定)
 - ヒートマップ表示


共同出展社:MORSON JAPAN Co., Ltd.

点群データを簡単・素早く・高精度に3次元モデル化 ClassNK-PEERLESS

製品・サービス説明

ClassNK-PEERLESSは3Dスキャナで取得した点群データから、
3DCADモデルを短時間で作成できるソフトウェアです。
一般的な点群データの読み込みに対応しており、
床や壁などの平面のほか、配管やダクト、鋼材などの要素を点群から認識しますので
現況を反映したモデルを容易に作成することが可能です。
さらに、点群データと3DCADを組み合わせた干渉チェック機能やルートチェック機能により
設備の設計や維持管理にもご活用いただけます。
また、一般的なCADデータ形式での出力にも対応しておりますので他のシステムとの連携や、
建築構造物・設備等のデジタルアーカイブ・3Dプリンティングなど
点群データを様々な形で活用することも可能となります。
