概要

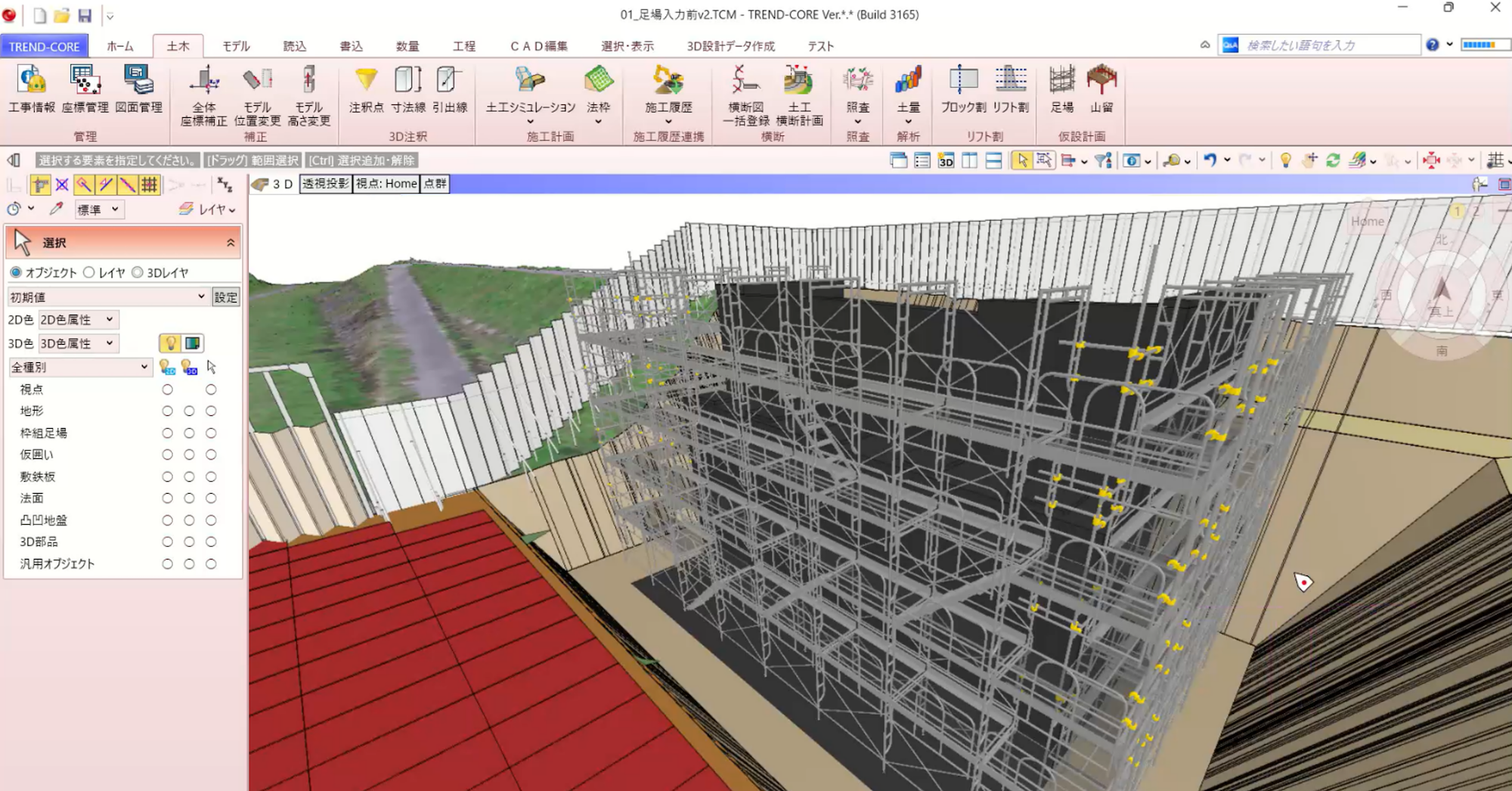

「TREND-CORE」は、3Dによる現況・設計モデルを統合し、4D施工ステップによるシミュレーションや、3Dモデルに設計寸法情報を重ね合わせた3DA（アノテーション）モデルの作成などに対応した、BIM/CIMやi-Constructionに特化した３次元CADである。

3Dモデリング

道路や河川など、路線・縦横断図から3Dモデルを簡単に作成。構造物も平面・立面・側面から直感的に3Dモデルを作成できる機能を備えている。

2Dと3Dの整合照査

3Dモデルと2D図面を立体空間で重ねて表示することが可能。さらに現況点群も重ねることができるため、さまざまな角度からの整合照査が可能となっている。

4D施工ステップシミュレーション

現況点群に施工ステップごとの3Dモデルや、仮設・重機などを配置し、施工手順や進捗を可視化することが可能。VRに出力もできるため、施工協力業者や地元への説明に重宝する機能である。

法枠計画機能

現況の状態に応じた柔軟な施工計画が求められる法枠工に特化した機能を多数装備しており、複雑な形状の法枠計画でも、高い精度で手間なく計画することが可能である。

仮設計画支援：足場／山留

直感的に入力・編集できる仮設計画支援機能を搭載し、安全で最適な足場計画／山留計画を強力にサポート。多様な工種・データの入力に対応し、3D可視化により複雑な施工状況・干渉リスクを把握して手戻りを削減する。LandXML出力でICT施工も支援することが可能である。

BIM/CIM原則適用に向けた対応

BIM/CIM 取扱要領に対応した「階層化したオブジェクト分類」や、IFCファイルへの対応を強化している。

活用事例

「BIM/CIM活用：軽量盛土工法でやってみた！」金杉建設株式会社（埼玉県）
https://const.fukuicompu.co.jp/constmag/info/156

「建設ソフトを適材適所で使う！」東急建設株式会社（東京都）
https://const.fukuicompu.co.jp/constmag/info/158
